2SMS0220D2D0C-FF450R33T3E3
用于耐压在3.3kV以内的100x140mm IGBT模块的即插即用型门极驱动器，特别适用于电动火车和有轨电车
应用
产品详情

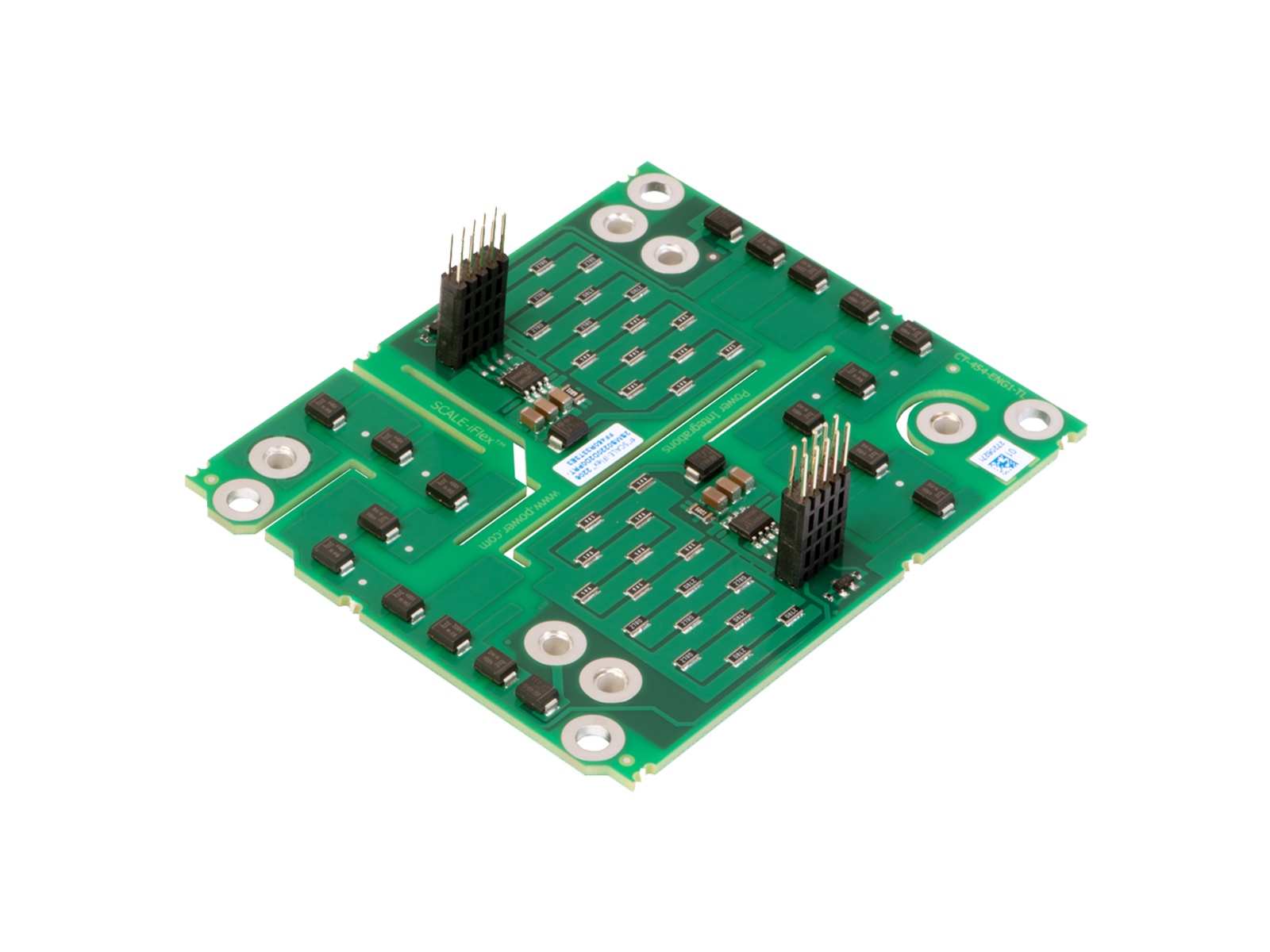

SCALE-iFlex Single是用于“新型双通道”100x140mm IGBT模块的门极驱动器。它由一个绝缘主控制(IMC)单元和一个模块适配门极驱动器(MAG)组成。IMC适用于耐压高达3300V的功率模块，而MAG则有不同的型号，适用于不同供应商推出的不同功率模块和最高3300V电压等级的各种芯片技术。
产品规格
| 支持的模块 | FF450R33T3E3 |
| 最大开关频率 | 25.00 kHz |
| IGBT电压等级 | 3300 V |
| 技术 | SCALE-2 |
| 产品类型 | Plug-and-Play Driver |
| 输出功率/通道-最大 | 3.00 W |
| 接口类型 | Electrical |
| 模块外壳 | XHP™2 |
| IGBT制造商 | Infineon |
| 通道数 | 2 |
| 产品类型 | Board |
| Product Sub-Type | PnP Driver |
| 支持的模块 | IGBT |
| 主/外围 | N/A |
| 支持的拓扑 |
2-level Voltage Source
3-level NP-Clamped - Type 1
3-level NP-Clamped - Type 2
|
| 保护功能 |
Adv Active Clamping
Over-voltage
Short Circuit
UVLO(Sec-side)
UVLO(Pri-side)
|
| 三防漆? | Yes |
| 驱动模式 | Direct-Independent |
| IGBT的连接类型 | Direct |
| 门极导通电压 | +15.00 V |
| 门极关断电压 | --9.30 V |
| 隔离技术 | Galvanic |
| 隔离类型 | Reinforced |
