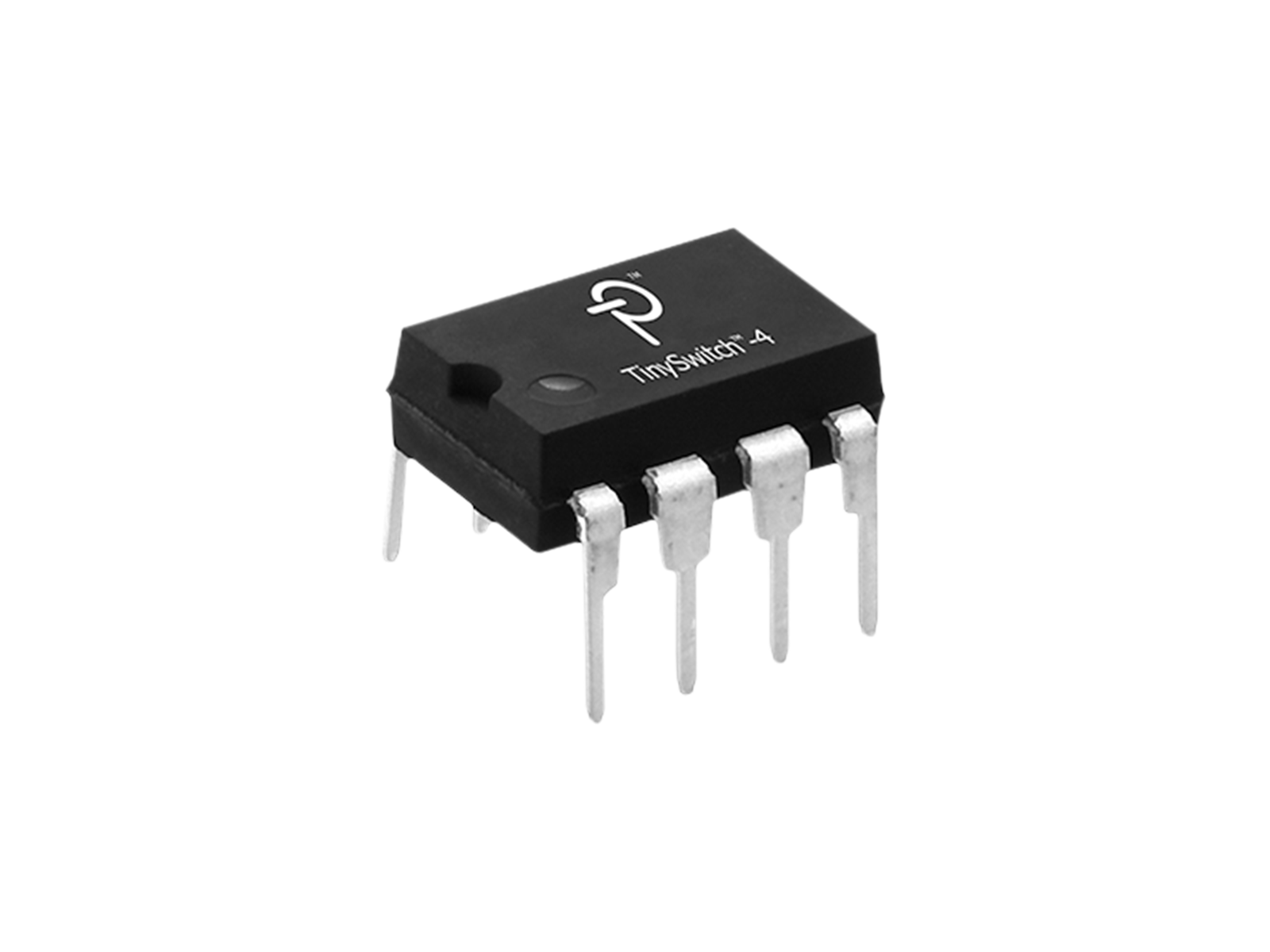

TNY290PG
带线电压补偿过载功率的高效离线式开关IC
应用
产品详情
说明
TinySwitch-4器件具备线电压补偿过载保护功能，可大幅降低在通用输入电压范围内的最大过载变化。它特别适用于PC待机和恒压适配器等应用，能够限定过载故障条件下的最大输出功率。TinySwitch-4还集成了一个725 V MOSFET，可轻易让高反射电压及高总线电压设计进行80%的降额。BP/M引脚允许向上或向下调整MOSFET电流限流点，以便设计师在不同的物理实现中优化功率输出能力及效率。导通时间延长功能可以在更低输入电压下维持输出的稳定，从而能够以更低容量的输入电容来满足维持时间。
产品特色
最低的系统成本及更出色的灵活性
- 采用额定值725 V的功率MOSFET
- 增大了BV降额裕量
- 线电压补偿过载功率 – 无需额外元件
- 大幅降低通用输入电压范围内的最大过载变化
- ±5%导通欠压(UV)阈值：使用一个外部电阻进行线电压检测
- 简单的ON/OFF控制，无需环路补偿
- 通过BP/M引脚电容值可选择不同的电流限流点
- 可允许TinySwitch-4系列相邻产品之间相互替换，而无需重新设计电路
- 严格的I2f参数公差范围降低系统成本
- 高效利用MOSFET及磁芯材料
- 导通时间延长 - 更低输入电压下维持输出的稳定/维持时间，可以使用更低容量的输入电解电容
- 自偏置：无需偏置绕组或偏置元件
- 频率调制降低EMI滤波成本
增强的安全及可靠性能
- 精确的迟滞热关断保护并具备自动恢复功能，无需人工重新复位
- 自动重启动功能在短路及开环故障状况下实现<3%的最大输出功率
- 可选择使用齐纳二极管实现输出过压关断
- 可选择使用一个外部电阻进行快速AC复位
- 元件数目很少，增强可靠性及实现单面印刷电路板的布局
- 高带宽提供快速的无过冲启动及出色的瞬态负载响应
EcoSmart – 高效节能
- 轻松满足全球所有能效标准
- 在265 VAC输入时，有偏置绕组下的空载能耗<30 mW；无偏置绕组下的空载能耗<150 mW
- ON/OFF控制可在极轻负载时具备恒定的效率 - 是满足强制性CEC标准及EuP待机要求的理想选择
应用
- PC待机及其它辅助电源
- DVD/PVR及其它低功率机顶盒
- 电器、工业系统、电表等使用的电源
- 手机/无绳电话、PDA、数码相机、MP3或便携式音频设备、剃须刀等使用的充电器/适配器
产品规格
| 輸出功率 (最大) - 开架式, 230V | 36.50 W |
| 輸出功率 (最大) - 封闭式, 230V | 20.00 W |
| 輸出功率 (最大) - 封闭式, 通用 | 14.00 W |
| 輸出功率 (最大) - 开架式, 通用 | 28.50 W |
| 击穿电压 | 725 V |
| 输入电压 (最小) | 85 V |
| 输入电压 (最大) | 265 V |
| 自动重启和过压反应 | 锁定关断 |
| IC封装 | PDIP-8C |
| 内部开关 | 是 |
| 安装类型 | 通孔 |
| 过热反应 | 滞回 |
| 运作温度 (最小) | -40 °C |
| 运作温度 (最大) | 150 °C |
| 控制方式 | 次级侧 |
| 控制功能 |
可选择电流限制
频率抖动
自动重启/锁存故障反应
开/关控制
|
| 保护功能 |
输出欠压
过温
输出过压
输出短路
输出开环
线路补偿过载
|
| 输出配置 | 恒压 |
| 拓扑结构 | 反激式 |
| Product Sub-Type | PMIC |
| 次级回应 | 自动重启 |
