SCALE-iFlex
最大3.3kVの100x40mm IGBT / SiCモジュールを並列化するためのプラグアンドプレイゲートドライバー
アプリケーション
|
製品
|
データ シート
|
IGBT 電圧クラス
|
インターフェイスタイプ
|
サポートされているモジュール
|
IGBTのメーカー
|
モジュールハウジング
|
出力電力/チャネル-最大
|
チャネル数
|
隔離タイプ
|
ゲートターンオン電圧
|
ゲートターンオフ電圧
|
供給電圧 (標準)
|
ロジック入力電圧
|
樹脂コーティング？
|
Connection Type to IGBT
|
サポートされているトポロジ
|
保護機能
|
サポートされているモジュールタイプ
|
並列サポート？
|
技術
|
分離技術
|
最大スイッチング周波数 (kHz)
|
ドライブモード
|
メイン/周辺
|
動作温度 - 最小
|
動作温度 - 最大
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
1200 V, 1700 V, 3300 V
|
Interface Type
電気
|
|
|
|
Power - Output/Channel (Max)
6.0 W
|
Number of Channels
2
|
Isolation Type
強化型
|
|
|
Supply Voltage (Typ)
15 V
|
Logic Input Voltage
15
|
Conformal Coated?
Yes
|
|
Supported Topologies
2レベル電圧源, 3レベルNPクランプ - タイプ1,
3レベルNPクランプ - タイプ2
|
Protection Features
低電圧（セカンダリ側）, 低電圧（プライマリ側）
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Isolation Technology
ガルバニック
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
直接独立型
|
Main/Peripheral
N/A
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
1200 V, 1700 V, 3300 V
|
Interface Type
光ファイバー
|
|
|
|
Power - Output/Channel (Max)
6.0 W
|
Number of Channels
2
|
Isolation Type
強化型
|
|
|
Supply Voltage (Typ)
15 V
|
Logic Input Voltage
15
|
Conformal Coated?
Yes
|
|
Supported Topologies
2レベル電圧源, 3レベルNPクランプ - タイプ1,
3レベルNPクランプ - タイプ2
|
Protection Features
低電圧（セカンダリ側）, 低電圧（プライマリ側）
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Isolation Technology
ガルバニック
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
直接独立型
|
Main/Peripheral
N/A
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
3300 V
|
Interface Type
電気
|
Supported Module(s)
5SNG0450X330300
|
IGBT Manufacturer
Hitachi
|
Module Housing
LinPak
|
Power - Output/Channel (Max)
1.0 W
|
Number of Channels
2
|
Isolation Type
基本
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.6 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
直接
|
Supported Topologies
2レベル電圧源, 3レベルNPクランプ - タイプ1,
3レベルNPクランプ - タイプ2
|
Protection Features
高度ソフトシャットダウン, 短絡, 低電圧（セカンダリ側）, 低電圧（プライマリ側）
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Isolation Technology
ガルバニック
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
直接独立型
|
Main/Peripheral
N/A
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
1700 V
|
Interface Type
電気
|
Supported Module(s)
5SNG1000X170300
|
IGBT Manufacturer
Hitachi
|
Module Housing
LinPak
|
Power - Output/Channel (Max)
1.0 W
|
Number of Channels
2
|
Isolation Type
基本
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.6 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
直接
|
Supported Topologies
2レベル電圧源, 3レベルNPクランプ - タイプ1,
3レベルNPクランプ - タイプ2
|
Protection Features
高度ソフトシャットダウン, 短絡, 低電圧（セカンダリ側）, 低電圧（プライマリ側）
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Isolation Technology
ガルバニック
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
直接独立型
|
Main/Peripheral
N/A
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
1700 V
|
Interface Type
電気
|
Supported Module(s)
MBM1000FS17G
|
IGBT Manufacturer
Hitachi
|
Module Housing
LinPak
|
Power - Output/Channel (Max)
1.0 W
|
Number of Channels
2
|
Isolation Type
基本
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.6 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
直接
|
Supported Topologies
2レベル電圧源, 3レベルNPクランプ - タイプ1,
3レベルNPクランプ - タイプ2
|
Protection Features
高度ソフトシャットダウン, 短絡, 低電圧（セカンダリ側）, 低電圧（プライマリ側）
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Isolation Technology
ガルバニック
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
直接独立型
|
Main/Peripheral
N/A
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
3300 V
|
Interface Type
電気
|
Supported Module(s)
MBM450FS33F
|
IGBT Manufacturer
Hitachi
|
Module Housing
LinPak
|
Power - Output/Channel (Max)
1.0 W
|
Number of Channels
2
|
Isolation Type
基本
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.6 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
直接
|
Supported Topologies
2レベル電圧源, 3レベルNPクランプ - タイプ1,
3レベルNPクランプ - タイプ2
|
Protection Features
高度ソフトシャットダウン, 短絡, 低電圧（セカンダリ側）, 低電圧（プライマリ側）
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Isolation Technology
ガルバニック
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
直接独立型
|
Main/Peripheral
N/A
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
1700 V
|
Interface Type
電気
|
Supported Module(s)
CM1200DA-34X
|
IGBT Manufacturer
Mitsubishi
|
Module Housing
LV 100
|
Power - Output/Channel (Max)
1.0 W
|
Number of Channels
2
|
Isolation Type
基本
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.6 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
直接
|
Supported Topologies
2レベル電圧源, 3レベルNPクランプ - タイプ1,
3レベルNPクランプ - タイプ2
|
Protection Features
高度ソフトシャットダウン, 短絡, 低電圧（セカンダリ側）, 低電圧（プライマリ側）
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Isolation Technology
ガルバニック
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
直接独立型
|
Main/Peripheral
N/A
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
3300 V
|
Interface Type
電気
|
Supported Module(s)
CM450DA-66X
|
IGBT Manufacturer
Mitsubishi
|
Module Housing
LV 100
|
Power - Output/Channel (Max)
1.0 W
|
Number of Channels
2
|
Isolation Type
基本
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.6 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
直接
|
Supported Topologies
2レベル電圧源, 3レベルNPクランプ - タイプ1,
3レベルNPクランプ - タイプ2
|
Protection Features
高度ソフトシャットダウン, 短絡, 低電圧（セカンダリ側）, 低電圧（プライマリ側）
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Isolation Technology
ガルバニック
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
直接独立型
|
Main/Peripheral
N/A
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
3300 V
|
Interface Type
電気
|
Supported Module(s)
CM600DA-66X
|
IGBT Manufacturer
Mitsubishi
|
Module Housing
LV 100
|
Power - Output/Channel (Max)
1.0 W
|
Number of Channels
2
|
Isolation Type
基本
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.6 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
直接
|
Supported Topologies
2レベル電圧源, 3レベルNPクランプ - タイプ1,
3レベルNPクランプ - タイプ2
|
Protection Features
高度ソフトシャットダウン, 短絡, 低電圧（セカンダリ側）, 低電圧（プライマリ側）
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Isolation Technology
ガルバニック
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
直接独立型
|
Main/Peripheral
N/A
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
3300 V
|
Interface Type
電気
|
Supported Module(s)
FMF750DC-66A
|
IGBT Manufacturer
Mitsubishi
|
Module Housing
LV 100
|
Power - Output/Channel (Max)
1.0 W
|
Number of Channels
2
|
Isolation Type
基本
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.6 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
直接
|
Supported Topologies
2レベル電圧源, 3レベルNPクランプ - タイプ1,
3レベルNPクランプ - タイプ2
|
Protection Features
高度ソフトシャットダウン, 短絡, 低電圧（セカンダリ側）, 低電圧（プライマリ側）
|
Supported Module Type
炭化ケイ素
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Isolation Technology
ガルバニック
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
直接独立型
|
Main/Peripheral
N/A
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
|
|
Data Sheet
View Data Sheet
|
IGBT Voltage Class
3300 V
|
Interface Type
電気
|
Supported Module(s)
FF450R33T3E3
|
IGBT Manufacturer
Infineon
|
Module Housing
XHP™3
|
Power - Output/Channel (Max)
1.0 W
|
Number of Channels
2
|
Isolation Type
基本
|
Gate Turn-on Voltage
+15.0 V
|
Gate Turn-off Voltage
-9.6 V
|
|
|
Conformal Coated?
Yes
|
Connection Type to IGBT
直接
|
Supported Topologies
2レベル電圧源, 3レベルNPクランプ - タイプ1,
3レベルNPクランプ - タイプ2
|
Protection Features
高度ソフトシャットダウン, 短絡, 低電圧（セカンダリ側）, 低電圧（プライマリ側）
|
Supported Module Type
IGBT
|
Paralleling Support?
Yes
|
Technology
SCALE-2
|
Isolation Technology
ガルバニック
|
Max Switching Frequency
25.0 kHz
|
Driving Mode
直接独立型
|
Main/Peripheral
N/A
|
Temperature - Operating (Min)
-40 ℃
|
Temperature - Operating (Max)
85 ℃
|
製品詳細

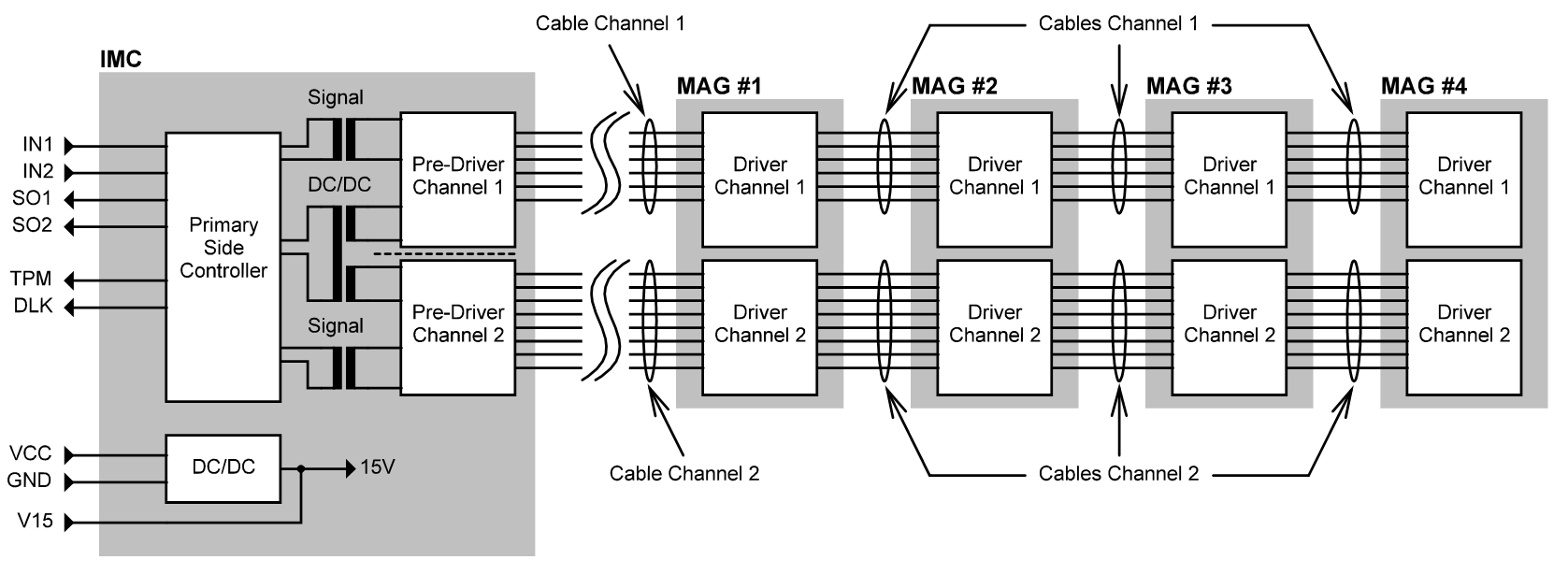

SCALE-iFlex ゲート ドライバ ファミリーは、中心となる Isolated Master Control (IMC) 2SI0400T2xxC、最大 4 つの Module Adapted Gate Driver (MAG) 2SM0120D2xxC、及びケーブル セットで構成されます。IMC はブロッキング電圧 3300 V までの電源モジュールで動作するように設計されていますが、MAG は 3300 V 電圧クラスのさまざまなデバイス技術を使用して、異なるサプライヤからの電源モジュール向けに最適化されたバリエーションで利用可能です。
SCALE-iFlex では、最大 4 つのモジュール1 を簡単に並列接続できるため、最小限の開発作業で高い柔軟性とシステムの拡張性を実現します。NTC 温度と DC リンク電圧の信号が内蔵され、強化された絶縁によって保護されているため、ディスクリートのシステム レベル センサーを置き換えることができます。
注: 1。4 つを超える電源モジュールの並列接続に関する情報については、最寄りの PI の販売代理店にお問い合わせください。
高集積化、コンパクトな実装
- ブロッキング電圧が 1200 V から 3300 V までの電源モジュールに対して最適化された、すぐに使用できるゲート ドライバ ソリューション
- IGBT、ハイブリッド (Si-IGBT/SiC ダイオード)、及びフル SiC MOSFET 電源モジュールをサポート
- 最大 4 つの電源モジュールの並列接続向けに最適化されたデュアルチャンネル ゲート ドライバ
- 絶縁を強化した一次側の電気的インターフェイス
- 幅広い入力供給電圧範囲 (+15 V ～ +48 V)
- -40 ℃ ～ +85 ℃の動作周囲温度
保護及び安全上の特長
- 一次側 (低電圧側) と二次側 (高電圧側)向けの低電圧ロックアウト (UVLO) 保護
- アドバンスト ソフト シャット ダウン (ASSD) による短絡保護
- デジタル出力信号 (PWM コード化) の絶縁強化による NTC 温度検知
- デジタル出力信号 (PWM コード化) の絶縁強化による DC リンク電圧測定
- 両面樹脂コーティング
安全規格及び規制への完全な準拠
- 生産ラインでの 100% 部分放電試験
- 生産ラインでの 100% HIPOT 絶縁試験
- EN 50124-1 及び IEC 61800-5-1 に対応した絶縁強化
