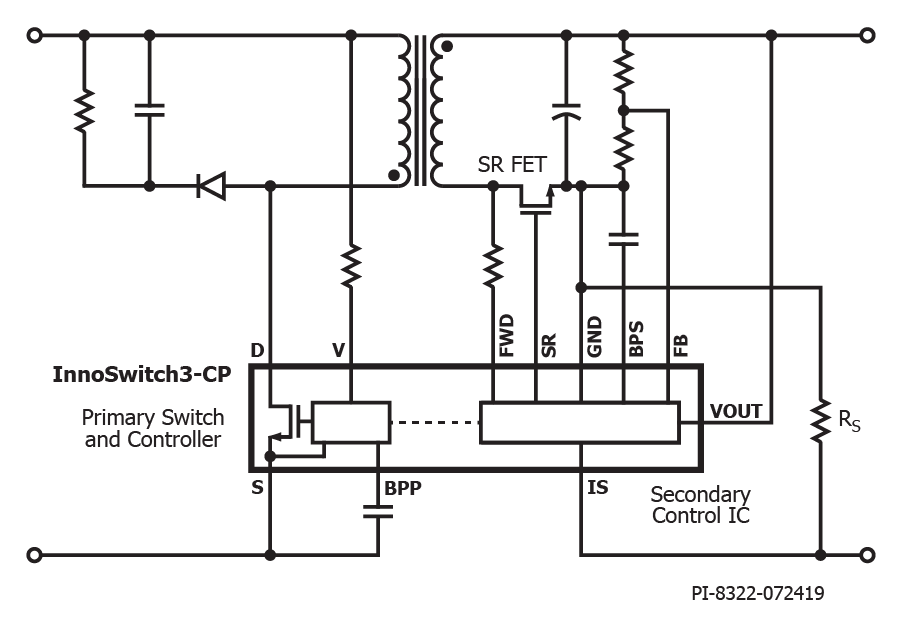

일반 애플리케이션 도식
InnoSwitch3-CP in InSOP-24D Package
InnoSwitch3-CP (PowiGaN) in InSOP-24D Package
일반 애플리케이션 도식
InnoSwitch3-CP in InSOP-24D Package
GaN Explained - Part 1 - What is GaN?
+ 8 InnoSwitch3-CP (PowiGaN) in InSOP-24D Package

InnoSwitch3-CP

고전압 스위치, 동기 정류, FluxLink 피드백 및 정전력 프로파일을 갖춘 오프라인 CV/CC QR 플라이백 스위처 IC

애플리케이션
디자인 시작
필터 제품 숨기기
필터 숨기기
Filter Products
1 - 34 개 제품 총 34 개 전시
Product Parts Table
제품
데이터 시트
오픈 프레임 (최대) - 폐쇄 형, 230V
출력 전력 (최대) - 오픈 프레임, 230V
PowiGaN?
항복 전압
케이블 드롭 보상
출력 전력 (최대) - 폐쇄 형, 범용
출력 전력 (최대) - 오픈 프레임, 범용
자동 재시작 임계 값
과열 반응
출력 프로파일
자동 재시작 및 과전압 응답
2 차 응답
제어 체계
출력 전압 (최소)
상품 유형
입력 전압 (최대)
입력 전압 (최소)
작동 온도 (최대)
작동 온도 (최소)
보호 기능
내부 스위치
IC 패키지
출력 전압 (최대)
스위칭 주파수 (최대)
스위칭 주파수 (최소)
토폴로지
MSL 등급
InnoSwitch3-CP InSOP-24D Image

INN3264C-H201

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 20.0 W
Output Power (Max) - Open Frame, 230V 25.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 15.0 W
Output Power (Max) - Open Frame, Univ 20.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CV/CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3264C-H202

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 20.0 W
Output Power (Max) - Open Frame, 230V 25.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 300 mV
Output Power (Max) - Enclosed, Univ 15.0 W
Output Power (Max) - Open Frame, Univ 20.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CV/CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3265C-H201

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 25.0 W
Output Power (Max) - Open Frame, 230V 30.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 22.0 W
Output Power (Max) - Open Frame, Univ 25.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CV/CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3265C-H202

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 25.0 W
Output Power (Max) - Open Frame, 230V 30.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 300 mV
Output Power (Max) - Enclosed, Univ 22.0 W
Output Power (Max) - Open Frame, Univ 25.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CV/CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3265C-H211

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 25.0 W
Output Power (Max) - Open Frame, 230V 30.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 22.0 W
Output Power (Max) - Open Frame, Univ 25.0 W
Auto-Restart Threshold 55%
Over-Temperature Response 자동 재시작
Output Profile CP
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3266C-H203

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 35.0 W
Output Power (Max) - Open Frame, 230V 40.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 27.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CV/CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3266C-H204

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 35.0 W
Output Power (Max) - Open Frame, 230V 40.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 300 mV
Output Power (Max) - Enclosed, Univ 27.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CP
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3266C-H206

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 35.0 W
Output Power (Max) - Open Frame, 230V 40.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 27.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Auto-Restart Threshold 63%
Over-Temperature Response 래치 오프
Output Profile CC
Auto-Restart & Overvoltage Response 래치 오프
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3266C-H210

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 35.0 W
Output Power (Max) - Open Frame, 230V 40.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 27.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Auto-Restart Threshold 55%
Over-Temperature Response 자동 재시작
Output Profile CP
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3267C-H205

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 45.0 W
Output Power (Max) - Open Frame, 230V 50.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 40.0 W
Output Power (Max) - Open Frame, Univ 45.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CP
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3268C-H202

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 55.0 W
Output Power (Max) - Open Frame, 230V 65.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 300 mV
Output Power (Max) - Enclosed, Univ 50.0 W
Output Power (Max) - Open Frame, Univ 55.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CV/CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3268C-H207

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 55.0 W
Output Power (Max) - Open Frame, 230V 65.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 50.0 W
Output Power (Max) - Open Frame, Univ 55.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 래치 오프
Output Profile CP
Auto-Restart & Overvoltage Response 래치 오프
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3268C-H208

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 55.0 W
Output Power (Max) - Open Frame, 230V 65.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 50.0 W
Output Power (Max) - Open Frame, Univ 55.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 래치 오프
Output Profile CP
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3268C-H209

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 55.0 W
Output Power (Max) - Open Frame, 230V 65.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 50.0 W
Output Power (Max) - Open Frame, Univ 55.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 래치 오프
Output Profile CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3268C-H210

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 55.0 W
Output Power (Max) - Open Frame, 230V 65.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 50.0 W
Output Power (Max) - Open Frame, Univ 55.0 W
Auto-Restart Threshold 55%
Over-Temperature Response 자동 재시작
Output Profile CP
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3268C-H212

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 55.0 W
Output Power (Max) - Open Frame, 230V 65.0 W
Breakdown Voltage 650 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 50.0 W
Output Power (Max) - Open Frame, Univ 55.0 W
Auto-Restart Threshold 55%
Over-Temperature Response 자동 재시작
Output Profile CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3

INN3270C-H114

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 90.0 W
Output Power (Max) - Open Frame, 230V 100.0 W
PowiGaN? Yes
Breakdown Voltage 750 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 75.0 W
Output Power (Max) - Open Frame, Univ 85.0 W
Auto-Restart Threshold 63%
Over-Temperature Response 자동 재시작
Output Profile CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3

INN3270C-H215

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 90.0 W
Output Power (Max) - Open Frame, 230V 100.0 W
PowiGaN? Yes
Breakdown Voltage 750 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 75.0 W
Output Power (Max) - Open Frame, Univ 85.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 래치 오프
Output Profile CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3

INN3270C-H217

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 90.0 W
Output Power (Max) - Open Frame, 230V 100.0 W
PowiGaN? Yes
Breakdown Voltage 750 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 75.0 W
Output Power (Max) - Open Frame, Univ 85.0 W
Auto-Restart Threshold 63%
Over-Temperature Response 래치 오프
Output Profile CC
Auto-Restart & Overvoltage Response 래치 오프
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3274C-H201

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 20.0 W
Output Power (Max) - Open Frame, 230V 25.0 W
Breakdown Voltage 725 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 15.0 W
Output Power (Max) - Open Frame, Univ 20.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CV/CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3274C-H202

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 20.0 W
Output Power (Max) - Open Frame, 230V 25.0 W
Breakdown Voltage 725 V
Cable Drop Compensation 300 mV
Output Power (Max) - Enclosed, Univ 15.0 W
Output Power (Max) - Open Frame, Univ 20.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CV/CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3275C-H201

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 25.0 W
Output Power (Max) - Open Frame, 230V 30.0 W
Breakdown Voltage 725 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 22.0 W
Output Power (Max) - Open Frame, Univ 25.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CV/CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3275C-H202

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 25.0 W
Output Power (Max) - Open Frame, 230V 30.0 W
Breakdown Voltage 725 V
Cable Drop Compensation 300 mV
Output Power (Max) - Enclosed, Univ 22.0 W
Output Power (Max) - Open Frame, Univ 25.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CV/CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3276C-H203

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 35.0 W
Output Power (Max) - Open Frame, 230V 40.0 W
Breakdown Voltage 725 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 27.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CV/CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3276C-H204

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 35.0 W
Output Power (Max) - Open Frame, 230V 40.0 W
Breakdown Voltage 725 V
Cable Drop Compensation 300 mV
Output Power (Max) - Enclosed, Univ 27.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CP
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3276C-H206

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 35.0 W
Output Power (Max) - Open Frame, 230V 40.0 W
Breakdown Voltage 725 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 27.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Auto-Restart Threshold 63%
Over-Temperature Response 래치 오프
Output Profile CC
Auto-Restart & Overvoltage Response 래치 오프
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
InnoSwitch3-CP InSOP-24D Image

INN3277C-H205

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 40.0 W
Output Power (Max) - Open Frame, 230V 45.0 W
Breakdown Voltage 725 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 36.0 W
Output Power (Max) - Open Frame, Univ 40.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 히스테리틱
Output Profile CP
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3

INN3278C-H114

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 70.0 W
Output Power (Max) - Open Frame, 230V 75.0 W
PowiGaN? Yes
Breakdown Voltage 750 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 55.0 W
Output Power (Max) - Open Frame, Univ 65.0 W
Auto-Restart Threshold 63%
Over-Temperature Response 자동 재시작
Output Profile CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3

INN3278C-H215

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 70.0 W
Output Power (Max) - Open Frame, 230V 75.0 W
PowiGaN? Yes
Breakdown Voltage 750 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 55.0 W
Output Power (Max) - Open Frame, Univ 65.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 래치 오프
Output Profile CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3

INN3278C-H217

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 70.0 W
Output Power (Max) - Open Frame, 230V 75.0 W
PowiGaN? Yes
Breakdown Voltage 750 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 55.0 W
Output Power (Max) - Open Frame, Univ 65.0 W
Auto-Restart Threshold 63%
Over-Temperature Response 래치 오프
Output Profile CC
Auto-Restart & Overvoltage Response 래치 오프
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3

INN3279C-H114

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 80.0 W
Output Power (Max) - Open Frame, 230V 85.0 W
PowiGaN? Yes
Breakdown Voltage 750 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 65.0 W
Output Power (Max) - Open Frame, Univ 75.0 W
Auto-Restart Threshold 63%
Over-Temperature Response 자동 재시작
Output Profile CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 자동 재시작
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3

INN3279C-H215

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 80.0 W
Output Power (Max) - Open Frame, 230V 85.0 W
PowiGaN? Yes
Breakdown Voltage 750 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 65.0 W
Output Power (Max) - Open Frame, Univ 75.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 래치 오프
Output Profile CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3

INN3279C-H217

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 80.0 W
Output Power (Max) - Open Frame, 230V 85.0 W
PowiGaN? Yes
Breakdown Voltage 750 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 65.0 W
Output Power (Max) - Open Frame, Univ 75.0 W
Auto-Restart Threshold 63%
Over-Temperature Response 래치 오프
Output Profile CC
Auto-Restart & Overvoltage Response 래치 오프
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3

INN3279C-H218

세부 정보보기
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 80.0 W
Output Power (Max) - Open Frame, 230V 85.0 W
PowiGaN? Yes
Breakdown Voltage 750 V
Cable Drop Compensation 0 mV
Output Power (Max) - Enclosed, Univ 65.0 W
Output Power (Max) - Open Frame, Univ 75.0 W
Auto-Restart Threshold 3.45 V
Over-Temperature Response 자동 재시작
Output Profile CC
Auto-Restart & Overvoltage Response 자동 재시작
Secondary Response 래치 오프
Control Scheme Fluxlink
Voltage - Output (Min) 5 V
Product Type IC
Voltage - Input (Max) 265 V
Voltage - Input (Min) 85 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Protection Features 입력 과전압, 입력 저전압, 개방 SR FET 감지, 출력 과부하, 출력 과전압, 출력 단락, 과열
Internal Switch Yes
IC Package InSOP-24D
Voltage - Output (Max) 24 V
Switching Frequency (max) 95 kHz
Switching Frequency (min) 25 kHz
Topology 플라이백
MSL Rating 3
1 - 34 개 제품 총 34 개 전시
상단으로 이동

제품 상세 정보

InnoSwitch3-CP IC 제품군은 플라이백 전력 컨버터 (특히 고효율 및 소형의 사이즈를 요구하는 경우) 의 설계 및 제조를 획기적으로 간소화합니다. InnoSwitch3-CP 제품군은 1차측 및 2차측 컨트롤러와 안정성이 검증된 피드백을 단일 IC에 통합합니다.

InnoSwitch3-CP 제품군 디바이스는 라인 과전압 및 저전압 보호, 출력 과전압 및 과전류 제한, 과열 셧다운을 비롯한 여러 보호 기능을 통합합니다. 해당 디바이스는 고속 충전 및 USB PD 설계와 같은 애플리케이션에 필요한 래칭 및 오토-리스타트 동작의 일반적인 조합을 지원합니다. 해당 디바이스는 케이블 전압 강하 보정 여부와 무관하게 사용할 수 있습니다.

제품의 주요 특징

높은 집적도, 작은 공간

  • 유사 공진(QR)/CCM 플라이백 컨트롤러, 고전압 1 차측 스위치, 2차측 센싱 및 동기 정류 드라이버
  • FluxLink, HIPOT 절연, 피드백 링크 통합
  • 로드 지향 및 고속 충전 프로토콜 IC에 쉽게 인터페이스 가능
  • 정전력(CP) 프로파일을 통해 출력 전류 및 전압을 지속적으로 조정하여 충전 시간 최소화
  • 외부 부품의 영향을 받지 않는 정확한 CV/CC/CP
  • 외부 IS 저항을 통해 맞춤형 CC 프로그래밍 허용
  • 즉각적인 과도 응답(0%-100%-0% 부하 단계)

PowiGaN 기술

EcoSmart – 에너지 효율적

  • 전체 부하 범위에서 최대 95% 효율
  • 30 mW 미만의 무부하 전력 소비(라인 센싱 포함)
  • 전 세계의 모든 에너지 효율성 규정 준수
  • 낮은 열 손실

고급 보호 및 안전 기능

  • 2차측 스위치 또는 다이오드 단락 보호
  • 오픈 SR FET-게이트 감지
  • 빠른 입력 라인 UV/OV 보호

선택적 기능

  • 케이블 전압 강하 보정 (여러가지 설정 기능 포함)
  • 가변 출력 전압, 정전류 프로파일
  • 출력 OVP/UVP용 오토-리스타트 또는 래칭 고장 응답
  • 다중 출력 UV 고장 기준점 (Threshold)
  • 래칭 또는 히스테리시스 1차측 과열 보호

높은 안전성 및 규정 준수

  • 절연 강화
  • 절연 전압 > 4000VAC
  • 100% 생산 HIPOT 테스트
  • UL1577 (최대 절연 전압 4000VAC) 및 TUV (EN62368-1), CQC (GB4943.1), DIN VDE V 0884-11 안전성 승인
  • 뛰어난 노이즈 내성을 통해 EN61000-4-2, 4-3(30V/m), 4-4, 4-5, 4-6, 4-8(100A/m) 및 4-9(1000A/m)를 포함하는 EN61000-4 및 Ford FMC1278(RI-115)의 클래스 “A” 성능을 구현하는 설계 실현
상단으로 이동

리소스

애플리케이션 노트

Certificates

데이터 시트

디자인 예제

범용

제품 선택 안내서

백서

동영상

GaN Explained - Part 1 - What is GaN?
PI 线上直播点看 - 超小型适配器电源设计
PI Webinar On-Demand - PowiGaN Technology
PI Webinar On-Demand - Industry Tech Days Pt 1: GaN Switches Are Changing the Rules for Offline Power
PI Webinar On-Demand - IoT and Home Automation Power Solutions
New Features in InnoSwitch3
Introduction to InnoSwitch3
InnoSwitch3 - Synchronous Rectification

디자인 도구

Download ECad Models

디자인 키트

RDK-659 - 30 W Power Supply for AC Wall Outlet with USB Ports Using InnoSwitch3-CP

© 2025 Power Integrations. All Rights Reserved

粤ICP备2021104505号 粤公网安备44030502008046号
