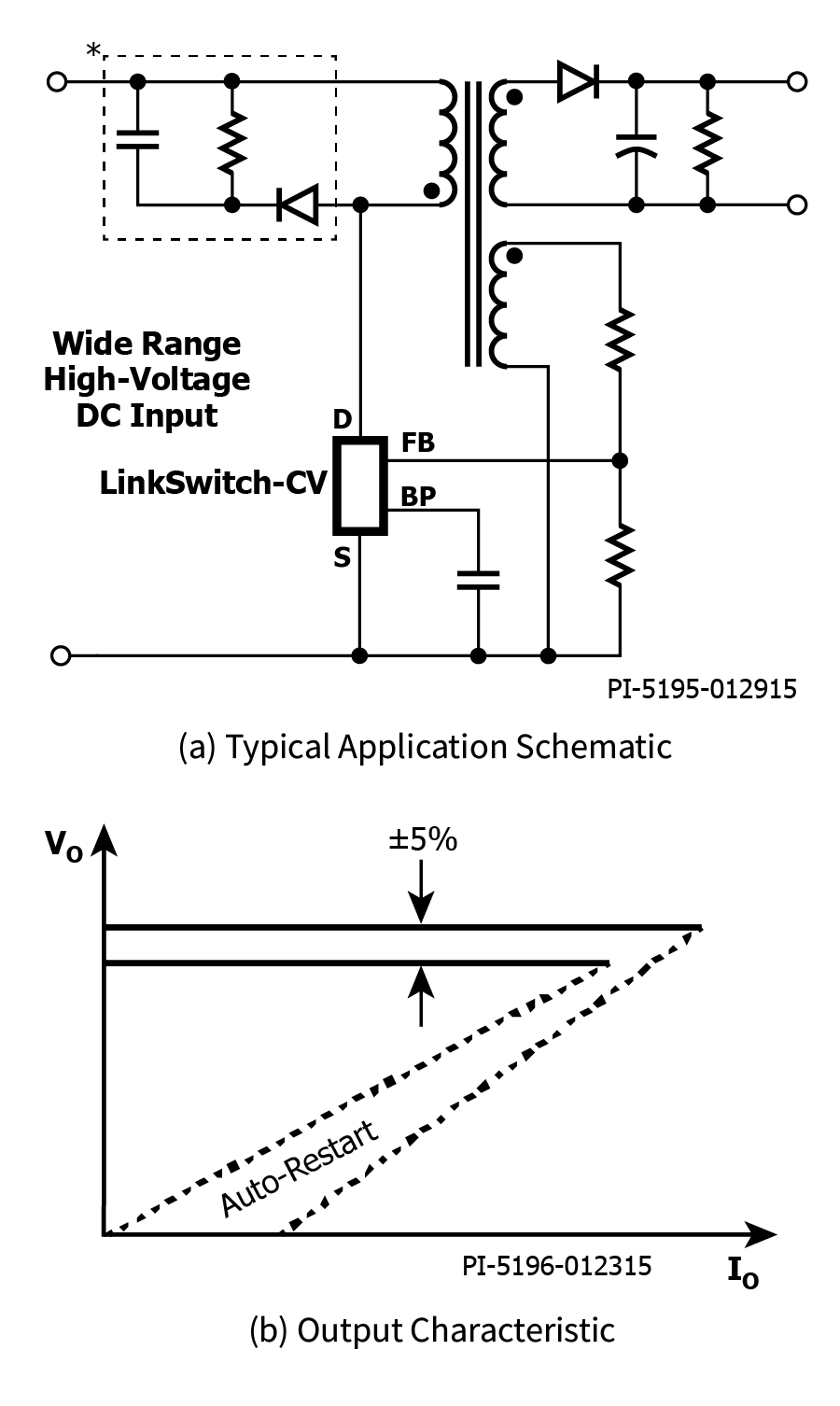

標準的なアプリケーション/特性 - 簡素な回路 (a) と出力特性 (b)
LinkSwitch-CV-SO-8C
LinkSwitch-CV in PDIP-8C Package
標準的なアプリケーション/特性 - 簡素な回路 (a) と出力特性 (b)
LinkSwitch-CV-SO-8C
LinkSwitch-CV in PDIP-8C Package

LinkSwitch-CV

フォトカプラと二次側制御回路を不要にすることで、低電力電源装置の設計を大幅に簡素化できます。

アプリケーション
設計開始
フィルタ 製品を隠す
フィルタを非表示
Filter Products
1 ~ 8個の商品を表示、 合計8個
Product Parts Table
製品
データ シート
出力 (最大) 密閉型, 230V
出力 (最大) オープンフレーム, 230V
入力電圧 (最小)
入力電圧 (最大)
ICパッケージ
出力 (最大) 密閉型, ユニバーサル
出力 (最大) オープンフレーム, ユニバーサル
絶縁破壊電圧
出力プロファイル
トポロジー
制御機能
保護機能
取付タイプ
製品タイプ
動作温度 - 最大
動作温度 - 最小
制御方式
内部スイッチ
過熱応答
二次応答
LinkSwitch-CV SO-8C Image

LNK623DG

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 6.5 W
Output Power (Max) - Open Frame, 230V 9.0 W
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
IC Package SO-8C
Output Power (Max) - Enclosed, Univ 5.0 W
Output Power (Max) - Open Frame, Univ 6.0 W
Breakdown Voltage 725 V
Output Profile CV
Topology フライバック, タップ降圧型
Control Features 周波数ジッタリング, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 過温, 出力短絡, 出力オープンループ
Mounting Type 表面実装
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme プライマリ側
Internal Switch Yes
Over-Temperature Response ヒステリシス
Secondary Response 自動再起動
LinkSwitch-CV PDIP-8C Image

LNK623PG

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 6.5 W
Output Power (Max) - Open Frame, 230V 9.0 W
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
IC Package PDIP-8C
Output Power (Max) - Enclosed, Univ 5.0 W
Output Power (Max) - Open Frame, Univ 6.0 W
Breakdown Voltage 725 V
Output Profile CV
Topology フライバック, タップ降圧型
Control Features 周波数ジッタリング, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 過温, 出力短絡, 出力オープンループ
Mounting Type 貫通穴
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme プライマリ側
Internal Switch Yes
Over-Temperature Response ヒステリシス
Secondary Response 自動再起動
LinkSwitch-CV SO-8C Image

LNK624DG

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 7.0 W
Output Power (Max) - Open Frame, 230V 11.0 W
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
IC Package SO-8C
Output Power (Max) - Enclosed, Univ 5.5 W
Output Power (Max) - Open Frame, Univ 6.5 W
Breakdown Voltage 725 V
Output Profile CV
Topology フライバック, タップ降圧型
Control Features 周波数ジッタリング, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 過温, 出力短絡, 出力オープンループ
Mounting Type 表面実装
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme プライマリ側
Internal Switch Yes
Over-Temperature Response ヒステリシス
Secondary Response 自動再起動
LinkSwitch-CV PDIP-8C Image

LNK624PG

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 7.0 W
Output Power (Max) - Open Frame, 230V 11.0 W
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
IC Package PDIP-8C
Output Power (Max) - Enclosed, Univ 5.5 W
Output Power (Max) - Open Frame, Univ 6.5 W
Breakdown Voltage 725 V
Output Profile CV
Topology フライバック, タップ降圧型
Control Features 周波数ジッタリング, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 過温, 出力短絡, 出力オープンループ
Mounting Type 貫通穴
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme プライマリ側
Internal Switch Yes
Over-Temperature Response ヒステリシス
Secondary Response 自動再起動
LinkSwitch-CV SO-8C Image

LNK625DG

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 8.0 W
Output Power (Max) - Open Frame, 230V 13.5 W
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
IC Package SO-8C
Output Power (Max) - Enclosed, Univ 6.5 W
Output Power (Max) - Open Frame, Univ 8.0 W
Breakdown Voltage 725 V
Output Profile CV
Topology フライバック, タップ降圧型
Control Features 周波数ジッタリング, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 過温, 出力短絡, 出力オープンループ
Mounting Type 表面実装
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme プライマリ側
Internal Switch Yes
Over-Temperature Response ヒステリシス
Secondary Response 自動再起動
LinkSwitch-CV PDIP-8C Image

LNK625PG

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 8.0 W
Output Power (Max) - Open Frame, 230V 13.5 W
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
IC Package PDIP-8C
Output Power (Max) - Enclosed, Univ 6.5 W
Output Power (Max) - Open Frame, Univ 8.0 W
Breakdown Voltage 725 V
Output Profile CV
Topology フライバック, タップ降圧型
Control Features 周波数ジッタリング, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 過温, 出力短絡, 出力オープンループ
Mounting Type 貫通穴
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme プライマリ側
Internal Switch Yes
Over-Temperature Response ヒステリシス
Secondary Response 自動再起動
LinkSwitch-CV SO-8C Image

LNK626DG

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 10.5 W
Output Power (Max) - Open Frame, 230V 17.0 W
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
IC Package SO-8C
Output Power (Max) - Enclosed, Univ 8.5 W
Output Power (Max) - Open Frame, Univ 10.0 W
Breakdown Voltage 725 V
Output Profile CV
Topology フライバック, タップ降圧型
Control Features 周波数ジッタリング, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 過温, 出力短絡, 出力オープンループ
Mounting Type 表面実装
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme プライマリ側
Internal Switch Yes
Over-Temperature Response ヒステリシス
Secondary Response 自動再起動
LinkSwitch-CV PDIP-8C Image

LNK626PG

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 10.5 W
Output Power (Max) - Open Frame, 230V 17.0 W
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
IC Package PDIP-8C
Output Power (Max) - Enclosed, Univ 8.5 W
Output Power (Max) - Open Frame, Univ 10.0 W
Breakdown Voltage 725 V
Output Profile CV
Topology フライバック, タップ降圧型
Control Features 周波数ジッタリング, 自動再起動/ラッチング障害応答, オン/オフ制御
Protection Features 過温, 出力短絡, 出力オープンループ
Mounting Type 貫通穴
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme プライマリ側
Internal Switch Yes
Over-Temperature Response ヒステリシス
Secondary Response 自動再起動
1 ~ 8個の商品を表示、 合計8個
Back to Top

製品詳細

説明

LinkSwitch-CV は、フォトカプラと二次側制御回路を不要にすることで、CV 要件の厳しい CV 電源装置の設計を大幅に簡素化します。このデバイスは、画期的な制御技術によって、高精度な出力レギュレーションを実現し、入力電圧の変動と温度の変化にも対応できます。

このデバイスは、725 V パワー MOSFET、ON/OFF 制御ステートマシン、自己バイアス用の高圧電流源、周波数ジッタリング、サイクル・バイ・サイクル・カレントリミット及び自動復帰型過熱保護回路が、ワンチップ上に搭載されています。

製品ハイライト

大幅に簡素化された CV コンバータ

  • フォトカプラ及びすべての二次側 CV 制御回路が不要
  • IC の自己バイアスが可能なため、バイアス巻線の供給が不要

優れた動作特性

  • 部品特性の温度変動を補償
  • 独自のトリミング技術による、高精度な IC パラメータ補償
  • 周波数ジッタリングにより、EMI フィルタ コストを大幅に削減
  • 外付け抵抗の選定やトリミングにより、さらに高精度な出力特性を実現?

優れた保護/安全特性

  • オートリスタート保護機能により、出力短絡及び制御ループ不良 (オープン及びショート部品) 時の供給電力の最多 95% を低減
  • ヒステリシス付き過熱保護機能 – 自動復帰タイプの過熱保護機能により、市場からの電源の返品を削減
  • 基板上及び IC パッケージ上の双方において、DRAIN ピンとその他全部のピン間の高電圧沿面距離の要求に適合
  • 725 V power MOSFET

アプリケーション

  • DVD/STB
  • アダプタ
  • 待機電源、補助電源
  • 家電製品、白物家電、コンシューマー電子機器
  • 産業用制御機器
Back to Top

リソース

アプリケーション ノート

データ シート

設計例

汎用

製品選択ガイド

デザインツール

Download ECad Models

評価キット

RDK-669 - 5 W Adapter Using LinkSwitch-CV
