超低待机/空载功率电源方案
Power Integrations可帮助您轻松满足能源之星、环保设计指令(EuP)及其他最新能效标准的待机功率要求。
待机和空载电源设计师最需要了解的是，PI产品如何能帮助他们满足EC Ecodesign Lot 6（待机及关断模式）和EC Ecodesign Lot 7（外部电源）标准的要求。有关详细信息，请参见：
Power Integrations的IC器件具有多项节能特性，可提供极低的待机/空载功率

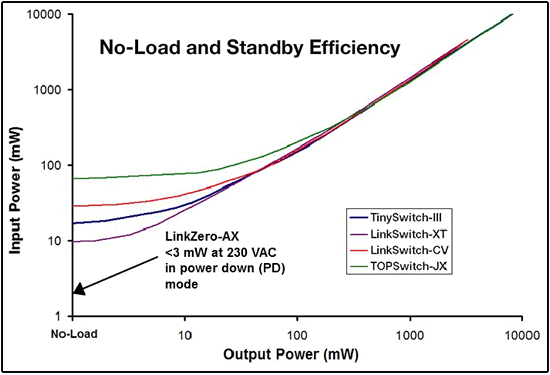

上图显示了不同PI产品系列随着负载的增大，其输入功率与输出功率的变化。
下面介绍如何应用CAPZero、SENZero和LinkZero-AX来实现<10 mW的超低空载功率。
空载功耗
3 W Battery Charger

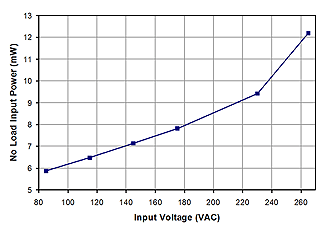

使用LNK363DN设计的实际为输出3 W电源的输入功耗
|
使用LinkSwitch-XT设计的3 W电池充电器的电路图
|
 |
|
15 W PC Standby
变压器经过精心设计后，将这款15 W电源的空载功耗从29 mW降到了20 mW以下
|
使用TinySwitch-III设计的15 W电源； 在230 Vrms输入时空载功耗小于20 mW
|
|
|
|
30 W PC Standby
空载输入功率随输入电压的变化（室温，60 Hz）
|

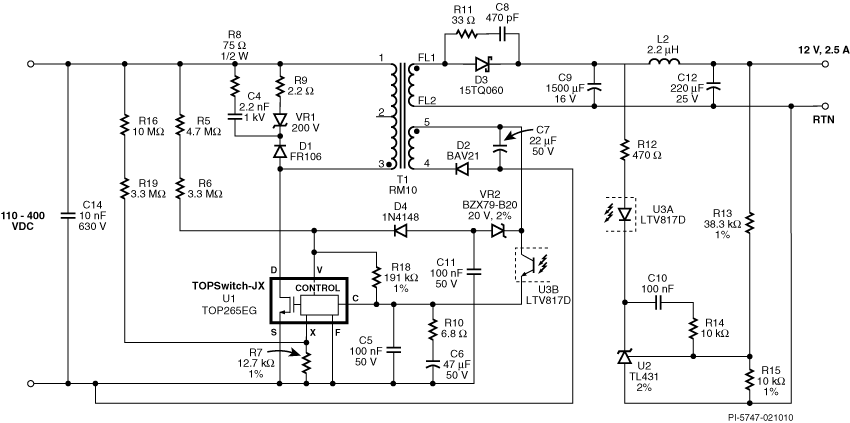

采用TOPSwitch®-JX TOP265EG设计的12 V、30 W待机电源
|
|
|
|
